一、產品概述：

1.全智能兩線制4-20mA工作方式，5位LCD顯示。

2.傳感器恒流恒壓激勵，恒流0.4mA，恒壓2.5VDC。

3.ADC輸入幅度為±5mv~±80mv，提供24位內核分辨率，有用位數達到18位。電路板內置的放大倍數為12~200倍。支持傳感器信號的自動極性轉換。

4.適合擴散硅壓力傳感器，陶瓷壓力傳感器。

5.提供主變量清零，有源與無源遷移功能，19種單位轉換，6種顯示模式，顯示分辨率調整，恢復工廠數據等功能，適合各類客戶的特殊需求。

6.2~5點的非線性修正功能，消除傳感器的非線性誤差。

7.全數字校準，無任何可動電位器，溫漂更低。

8.加強的抗干擾設計，適合種種電磁環境惡劣的工業環境。

二、規格參數：

1.電源電壓：12~30VDC,推薦24VDC。電源變化基本無影響。

2.信號范圍：電路板為±5mv~±80mv，對應1.5mA擴散硅傳感器輸出最大可達320mv。

3.恒流激勵：0.4mA，適合恒流供電的傳感器（3~8kΩ）。

4.恒壓激勵：2.5VDC/0.5mA，適合陶瓷壓阻傳感器。

5.工作環境：溫度-30~80℃，濕度<85%,干燥無腐環境。

6.外形尺寸：53*53*23。

7.負載電阻：(VCC-12)/20mA

8.電流輸出分辨率：約1uA

9.溫漂系數：35ppm/℃

10.顯示范圍：-19999~99999

三、產品結構:

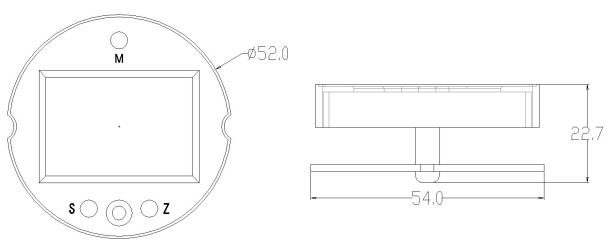

3.1外形圖：

3.2接線圖：

(圖中所示為接恒流激勵傳感器)

圖中J3為校準通信單線接口。

J1為傳感器接線端子，提供恒壓恒流激勵。

24V+和24V-為變送器兩線制接線口，提供DC24V電源，輸出4~20mA電流信號。

四、功能設置：

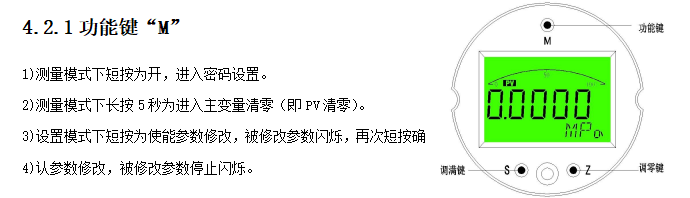

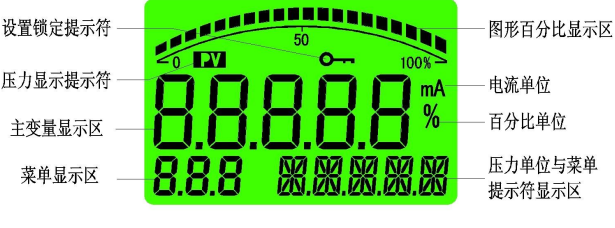

4.2顯示區域說明

4.2.2調滿鍵“S”

1)測量模式下短按為顯示模式修改功能。

2)測量模式下長按5秒為進入調滿功能（即標定變送器滿點）。

3)設置模式下為設置參數加一功能，長按時連續移位加一。

4.2.3調零鍵“Z”

1)測量模式下短按為顯示模式修改功能。

2)測量模式下長按5秒為進入調零功能（即標定變送器零點）。

3)設置模式下為設置參數移位與減一功能，長按時連續移位或減一。

4.2.4按鍵功能綜述：

1）儀表通過面板的三個按鍵實現所有的參數輸入和校準數據的設置、采集，本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度：

2）儀表的移位鍵和增加鍵具有變速率功能。

3）儀表同時具有移位和增量輸入方法，針對需要大量數修改的菜單使用移位方式，需要連續輸入數據的菜單采取了增量方式。

4）儀表在設置狀態下會停止模擬輸出，所以如果60秒內用戶沒有操作儀表，則會自動退出到測量狀態。

5）儀表在正常退出菜單的時候才會保存所有設置的參數。

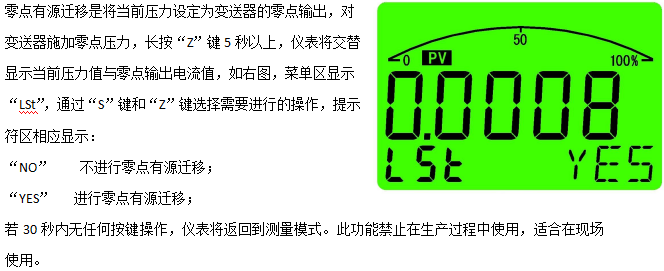

4.3快捷功能：

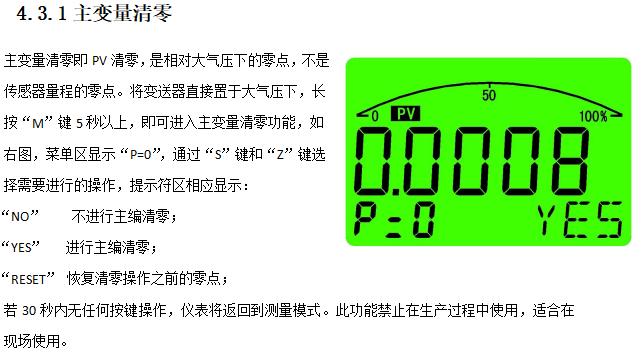

儀表有主變量清零，零點有源遷移，滿點有源遷移三種快捷功能，便于用戶現場的快速設定。

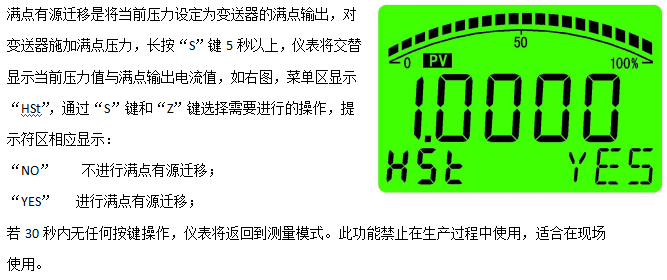

4.3.3滿點有源遷移

4.3.4

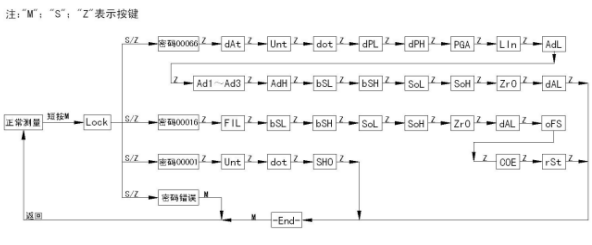

五、菜單說明：

本儀表菜單分為“生產調試菜單”； “高級用戶菜單”；“普通用戶菜單”三級，由各級菜單的進入密碼做為區分。

“生產調試菜單”

進入密碼為“00066”，由變送器生產廠家使用，對變送器的基本參數進行設置，決定了變送器的精度，標定值等參數，因此生產調試菜單不能對一般用戶開放，以免標定數據被破壞。

“高級用戶菜單”

進入密碼為“00016”，是針對變送器現場使用要求進行一些特殊設置時使用。

“普通用戶菜單”

進入密碼為“00001”，可進行顯示單位，顯示分辨率，以及顯示模式的設定。

注：在高級用戶與用戶菜單設定時，若60秒內無任何按鍵操作，將自動退出設定并返回到測量模式。

六、產品質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
