一、產品概述：

1.全智能兩線制4-20mA工作方式，5位LCD顯示。

2.傳感器恒流恒壓激勵，恒流0.4mA，恒壓2.5VDC。

3.ADC輸入幅度為±5mv~±80mv，提供24位內核分辨率，有用位數達到18位。電路板內置的放大倍數為12~200倍。支持傳感器信號的自動極性轉換。

4.適合擴散硅壓力傳感器，陶瓷壓力傳感器。

5.提供主變量清零，有源與無源遷移功能，19種單位轉換，6種顯示模式，顯示分辨率調整，恢復工廠數據等功能，適合各類客戶的特殊需求。

6.2~5點的非線性修正功能，消除傳感器的非線性誤差。

7.全數字校準，無任何可動電位器，溫漂更低。

8.加強的抗干擾設計，適合種種電磁環境惡劣的工業環境。

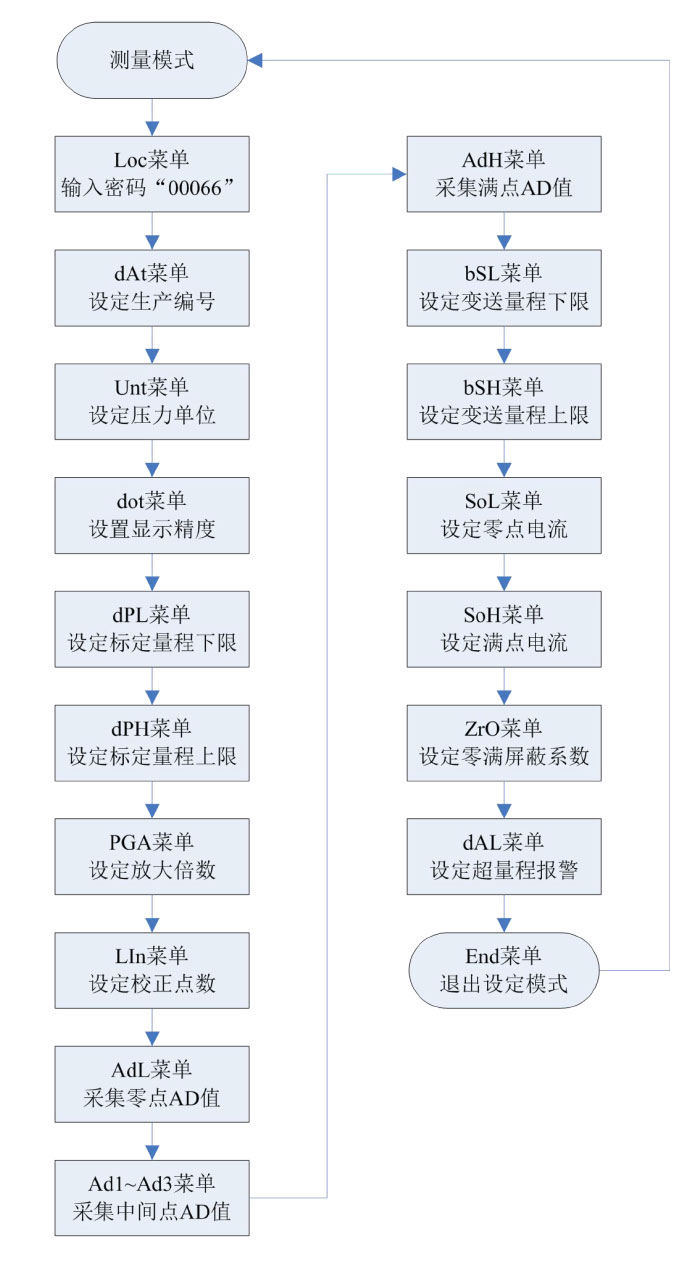

二、生產使用流程圖：

三、規格參數：

1.電源電壓：12~30VDC,推薦24VDC。電源變化基本無影響。

2.信號范圍：電路板為±5mv~±80mv，對應1.5mA擴散硅傳感器輸出最大可達320mv。

3.恒流激勵：0.4mA，適合恒流供電的傳感器（3~8kΩ）。

4.恒壓激勵：2.5VDC/0.5mA，適合陶瓷壓阻傳感器。

5.工作環境：溫度-30~80℃，濕度<85%,干燥無腐環境。

6.外形尺寸：53*53*23。

7.負載電阻：(VCC-12)/20mA電流輸出分辨率：約1uA

8.溫漂系數：<35ppm/℃顯示范圍：-19999~99999

四、產品結構：

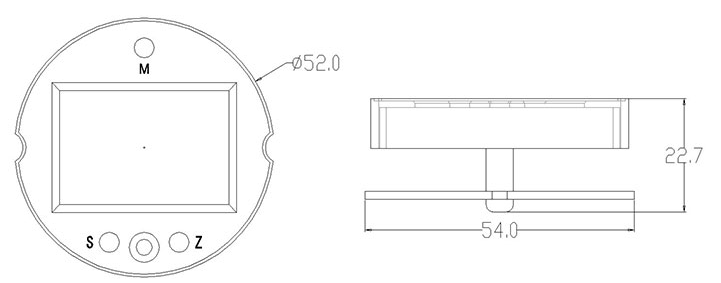

（1）外形圖

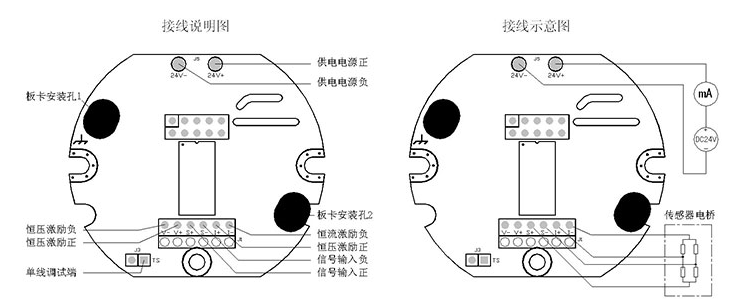

（2）接線圖 (圖中所示為接恒流激勵傳感器)

圖中J3為校準通信單線接口。

J1為傳感器接線端子，提供恒壓恒流激勵。

24V+和24V-為變送器兩線制接線口，提供DC24V電源，輸出4~20mA電流信號。

五、選型指南：

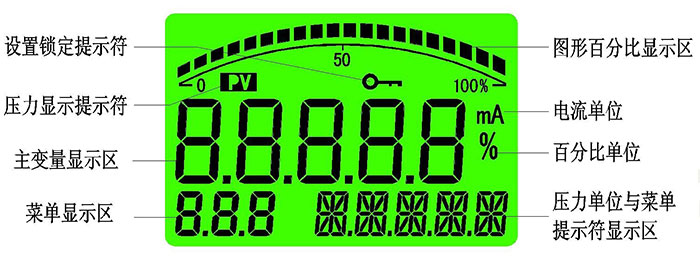

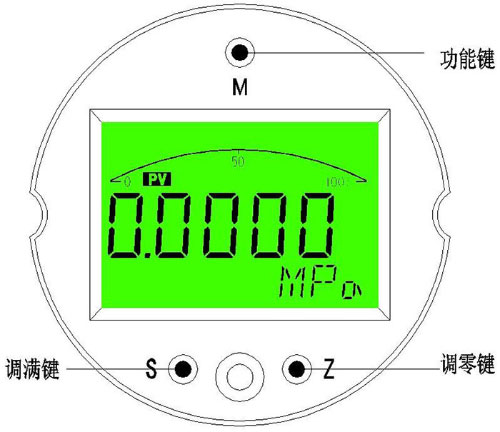

（1）表頭區域說明

功能鍵“M”

測量模式下短按為開，進入密碼設置。

測量模式下長按5秒為進入主變量清零（即PV清零）。

設置模式下短按為使能參數修改，被修改參數閃爍，再次短按確認參數修改，被修改參數停止閃爍。

（3）調滿鍵“S”

測量模式下短按為顯示模式修改功能。

測量模式下長按5秒為進入調滿功能（即標定變送器滿點）。

設置模式下為設置參數加一功能，長按時連續移位加一。

（4）調零鍵“Z”

測量模式下短按為顯示模式修改功能。

測量模式下長按5秒為進入調零功能（即標定變送器零點）。

設置模式下為設置參數移位與減一功能，長按時連續移位或減一。

（5）按鍵功能綜述

儀表通過面板的三個按鍵實現所有的參數輸入和校準數據的設置、采集，本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度：

儀表的移位鍵和增加鍵具有變速率功能。

儀表同時具有移位和增量輸入方法，針對需要大量數修改的菜單使用移位方式，需要連續輸入數據的菜單采取了增量方式。

儀表在設置狀態下會停止模擬輸出，所以如果60秒內用戶沒有操作儀表，則會自動退出到測量狀態。

儀表在正常退出菜單的時候才會保存所有設置的參數。

（6）快捷功能

儀表有主變量清零，零點有源遷移，滿點有源遷移三種快捷功能，便于用戶現場的快速設定。

（7）主變量清零

主變量清零即PV清零，是相對大氣壓下的零點，不是傳感器量程的零點。將變送器直接置于大氣壓下，長按“M”鍵5秒以上，即可進入主變量清零功能，如右圖，菜單區顯示“P=0”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

NO” 不進行主編清零；

“YES” 進行主編清零；

“RESET” 恢復清零操作之前的零點；

若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。

（8）零點有源遷移

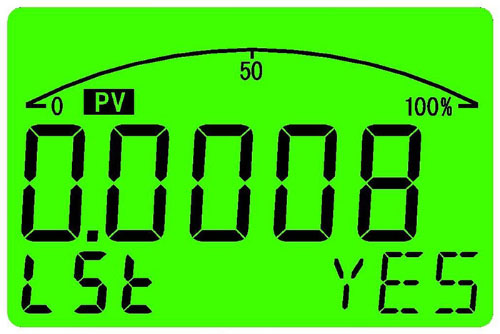

零點有源遷移是將當前壓力設定為變送器的零點輸出，對變送器施加零點壓力，長按“Z”鍵5秒以上，儀表將交替顯示當前壓力值與零點輸出電流值，如右圖，菜單區顯示“LSt”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

“YES” 進行零點有源遷移；

若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。

（9）滿點有源遷移

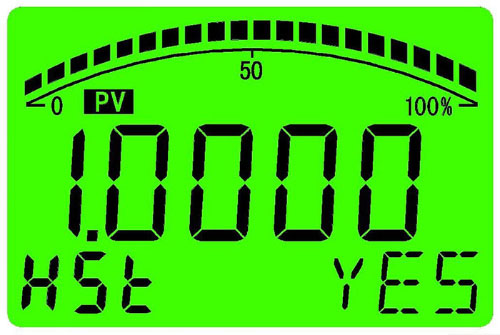

滿點有源遷移是將當前壓力設定為變送器的滿點輸出，對變送器施加滿點壓力，長按“S”鍵5秒以上，儀表將交替顯示當前壓力值與滿點輸出電流值，如右圖，菜單區顯示“HSt”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

“YES” 進行滿點有源遷移；

若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。

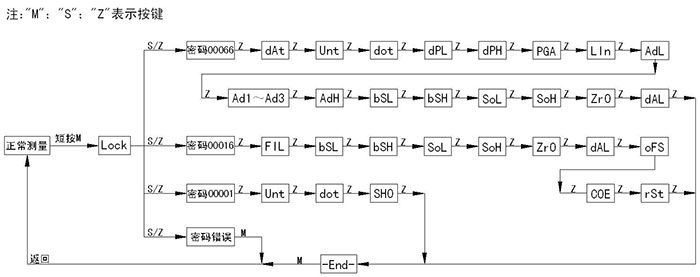

（10）設置框圖

六、菜單說明：

本儀表菜單分為“生產調試菜單”； “高級用戶菜單”；“普通用戶菜單”三級，由各級菜單的進入密碼做為區分。

生產調試菜單”

進入密碼為“00066”，由變送器生產廠家使用，對變送器的基本參數進行設置，決定了變送器的精度，標定值等參數，因此生產調試菜單不能對一般用戶開放，以免標定數據被破壞。

高級用戶菜單”

進入密碼為“00016”，是針對變送器現場使用要求進行一些特殊設置時使用。

普通用戶菜單”

進入密碼為“00001”，可進行顯示單位，顯示分辨率，以及顯示模式的設定。

注：在高級用戶與用戶菜單設定時，若60秒內無任何按鍵操作，將自動退出設定并返回到測量模式。

（1）密碼設定菜單

Loc： 密碼輸入菜單，可設范圍(19999～99999)，菜單提示符“PIN”

設定菜單進入密碼，若輸入密碼錯誤或30秒內無任何按鍵操作，將自動返回測量模式。

（2）普通用戶菜單

Unt： 用戶單位設置，可設范圍(0～18)，菜單提示符為設定的各個單位

單位設定共有19種，分別為“MPa”,“KPa”,“Pa”,“bar”,“mbar”, “PSI”, “mH2O”, “mmH2O”, “InH2O”, “ftH2O”, “mHg”,“mmHg”, “InHg”,“Kg/cm2”,“atm”,“Torr”,“m”,“cm”,“mm”

dot： 顯示精度設置，可設范圍(0～4)，菜單提示符為當前壓力單位

顯示分辨率即測量模式時顯示的小數位數，用戶可根據現場使用要求對其設定，顯示小數位數并非越多越好，應優先保證顯示值的穩定。同時此菜單值會受到標定時變送器最大顯示值的限制，若設定的小數點顯示位數在顯示變送器最大顯示值時超出5位顯示范圍時，則設定的小數位數會被限制在保證最大顯示值能被正常顯示的范圍內。

七、產品質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
