一、產品概述：

數顯壓力表為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LED顯示器顯示出實際的壓力值。

該智能數顯壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示。

二、產品特點：

1.4位LED數碼管數字顯示,分辨率高,無視值誤差.

2.100標準儀表安裝

3.參數修正功能,現場能對儀表零點,誤差值進行修正.

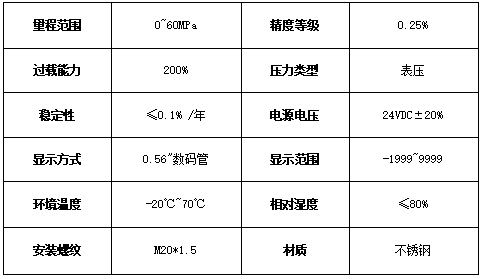

三、技術參數：

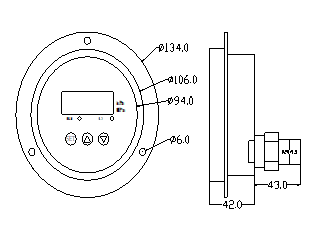

四、外型尺寸：

五、安裝方法：

5.1機械連接：

可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝.

5.2電氣連接：

輸出：4-20mA接線

1（棕色）：電源＋

2（藍色）：電源-

3（黑色）：4-20mA+

4（白色）：4~20mA-

為了防止電磁干擾的影響應注意以下事項：

線路連接盡量短

采用屏蔽線

盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

若用微型軟管安裝，殼體必須單獨接地

六、使用須知：

1. 儀表儲藏與使用適宜在環境溫度為-20℃~70℃,現對濕度小于80%的場合.

2. 儀表接頭在連接管路時應盡量同心平服.

3. 儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行.

4. 儀表在無壓力的情況下出現無效數值,可按附圖上的操作方法清除

七、產品質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
