一、產品概述：

ZYB201防腐型投入式液位變送器的聚四氟材料外殼及電纜可測量多種強腐蝕性液體。此液位變送器是一款基于所測液體靜壓與該液體高度成正比的原理進行液位測量的變送器。P=ρgh(P:液體靜壓 ρ:液體密度 h:液體高度)，采用隔離型敏感元件，測量液體靜壓P,并將已知密度ρ和g(9.8m/s^2)通過轉換處理電路換算出液體高度h。再經過溫度補償和線性修正電路，將液體高度轉化成4-20mA或者0-10V標準電信號輸出。該產品采用特制防水通氣電纜，使感壓膜片的背壓腔與大氣良好導通，測量液位不受大氣壓變化的影響；另采用專用不銹鋼密封殼體與電纜連接，可長期投入與變送器結構材料相兼容的液體中使用。投入式液位變送器具有體積小、重量輕、長期穩定性好、安裝使用方便、性價比高等優勢廣泛應用于污水處理、農田水利、電廠、城市供排水、水文勘探等領域進行水位或液位測量與控制。

實現對液位高度的測量并適用于各種場合全天候環境及各種腐蝕性流體。
投入式液位變送器可帶表頭顯示分體式安裝，也可不帶表頭顯示采用線纜直接輸出安裝，安裝使用方便快捷。

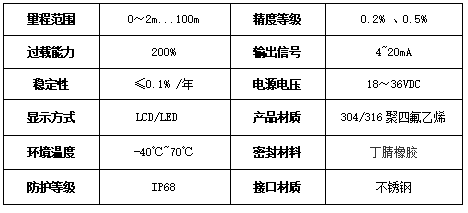

二、技術特點：

多種量程選擇；數字壓力顯示；零點、量程調試方便；反向極性保護及限流保護；抗雷擊、抗沖擊；本質安全防爆；體積小、外形美觀、性價比高；高精度、高穩定性、高可靠性；

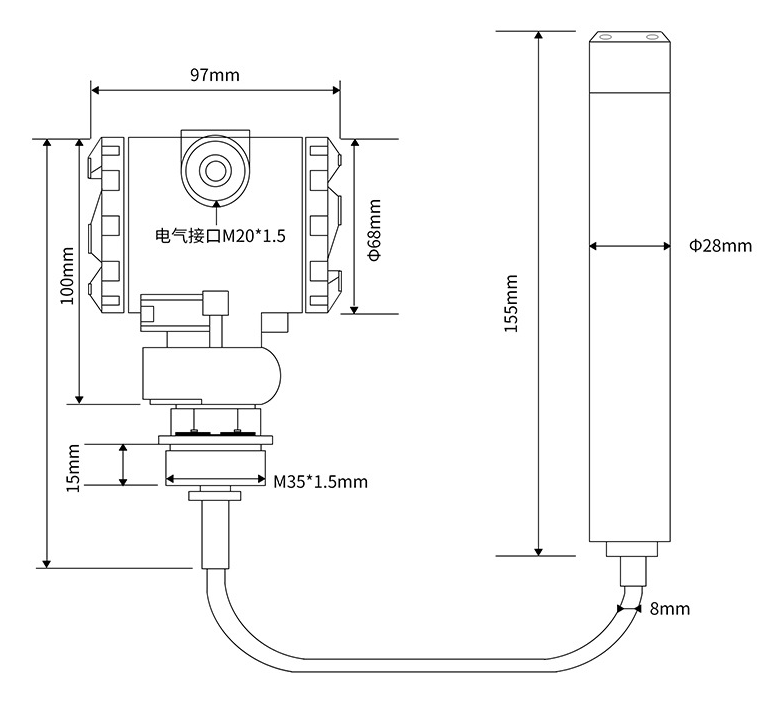

四、外型尺寸：

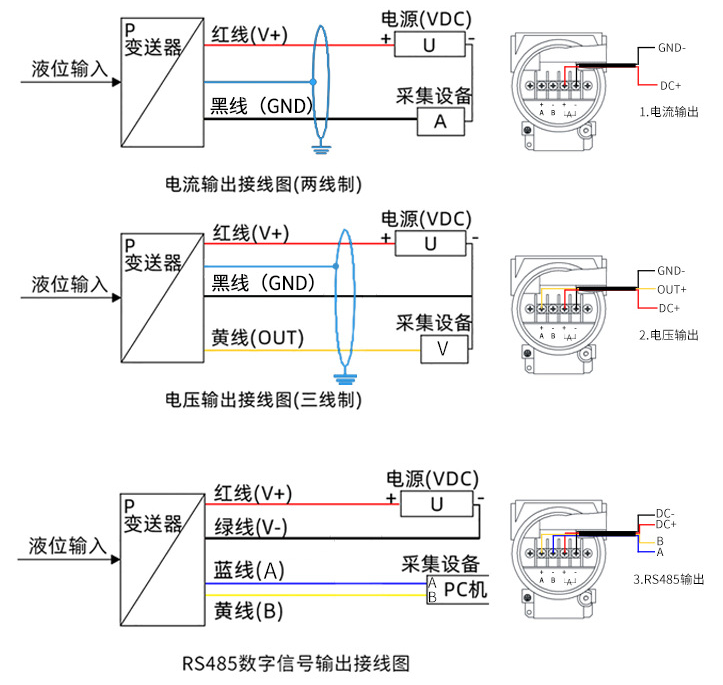

五、電器連接：

信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。

信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。

變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。

信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。

因?yàn)樽兯推魍ㄟ^(guò)電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。

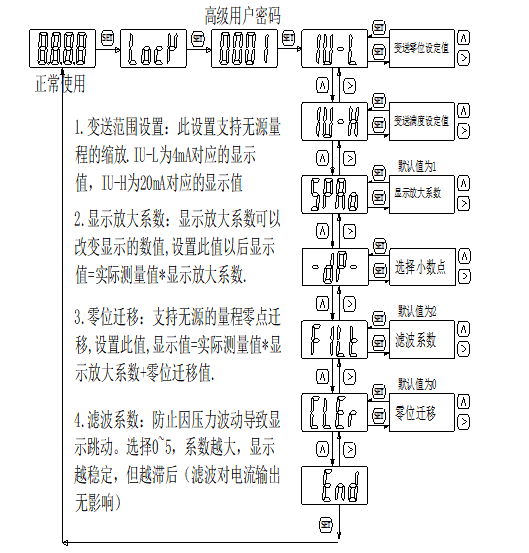

六、設置：

七、產品質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
